SVAROG 18: тридверний котел 18 кВт із триходовим теплообмінником

SVAROG 18 вирізняється з-поміж молодших моделей не лише потужністю. Це тридверний котел заввишки 1205 мм і масою 170 кг зі сталі 4 мм, розрахований на площу 80–160 м². Триходовий поличний теплообмінник підвищує ефективність відбору тепла, тож паспортний ККД тут вищий, ніж у класичних двоходових версій. Перед монтажем варто заздалегідь перевірити шлях занесення, основу, розташування труб і вузол приєднання димаря, а також лишити вільний простір перед усіма дверцятами для обслуговування каналів, завантаження палива та видалення золи.

Габарити й навантаження на основу

Ширина корпусу — 460 мм, глибина — 795 мм. Після заповнення водяної оболонки й закладання палива фактична маса перевищує 170 кг, тож підлога має бути рівною, міцною та негорючою. Розміщення впритул до стіни ускладнює доступ до патрубків і димового з'єднання, тому під час планування котельні враховують безпечні відстані, вентиляцію та можливість чищення без демонтажу сусіднього обладнання.

Димар для триходової моделі

Параметри каналу

Боров має зовнішній діаметр 159 мм, а переріз каналу — 177 см². За природної тяги висота димаря — щонайменше 5 м, потрібне розрідження — 20–25 Па. Гази на виході — 140–210 °C. З'єднання роблять герметичним, без необґрунтованого звуження проходу, і передбачають доступ до ділянок, де прибирають сажу чи конденсат.

Як тяга впливає на роботу

Недостатнє розрідження проявляється нестабільним горінням або димленням під час відкривання дверцят. Надмірна тяга теж не перевага: вона прискорює проходження газів і збільшує витрату палива. Робочі параметри перевіряють уже після монтажу.

Паливо й розмір закладки

Котел працює на дровах, кам'яному вугіллі та антрациті. Камера згоряння на 85 л має внутрішні розміри 567 × 312 × 480 мм, завантаження — через отвір 312 × 250 мм, що враховують під час заготівлі дров. Паливо зберігають у сухому провітрюваному місці: надлишкова вологість зменшує частку корисного тепла й пришвидшує накопичення відкладень на полицях теплообмінника.

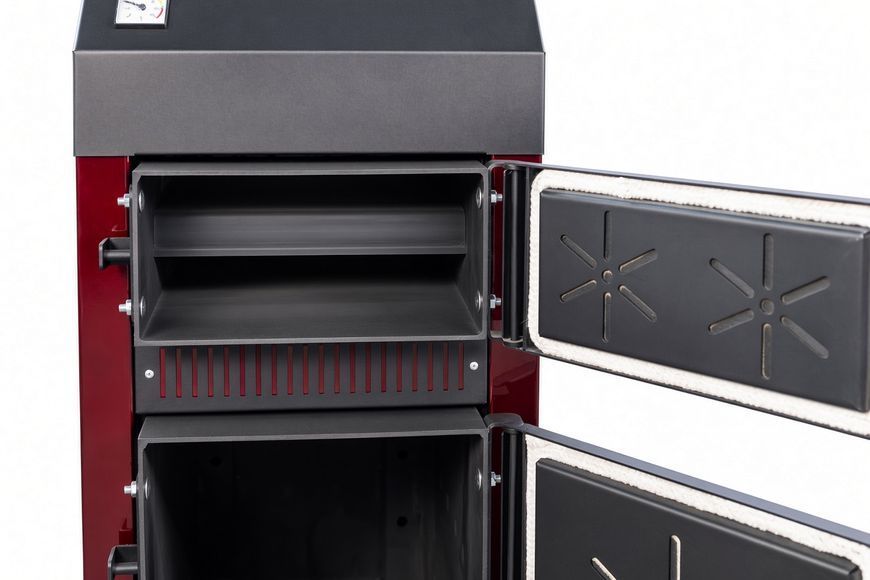

Триходова конструкція й чищення

Продукти згоряння проходять три послідовні ділянки, віддаючи тепло водяній оболонці. Конвекційна поверхня — 1,09 м², загальна площа теплообміну — 2,1 м². Мінімальний ККД заявлено на рівні 86% для дров і 92% для вугілля. Шар сажі погіршує контакт гарячих газів із металом, тому регулярний огляд допомагає визначити фактичний інтервал чищення для конкретного палива. Роботи виконують лише після повного припинення горіння й охолодження.

Різьбові приєднання, тиск і температура

У котлі — 106 л теплоносія, рекомендований мінімальний об'єм системи — 360 л (з водою в котлі, трубах, радіаторах, буфері та інших елементах). Подача і зворотка приєднуються до зовнішньої різьби 2", окремі патрубки 1" передбачені для групи безпеки та зливу. Теплоносій нагрівають у діапазоні 65–90 °C, штатний тиск — 1,5 бар, а 3,5 бар використовують при гідровипробуванні; запобіжний клапан спрацьовує на 0,2 МПа. Для систем зі змінним споживанням доречний теплоакумулятор, що приймає нагріту воду й допомагає рівномірніше використовувати тепло.

Керування повітрям і комплектація

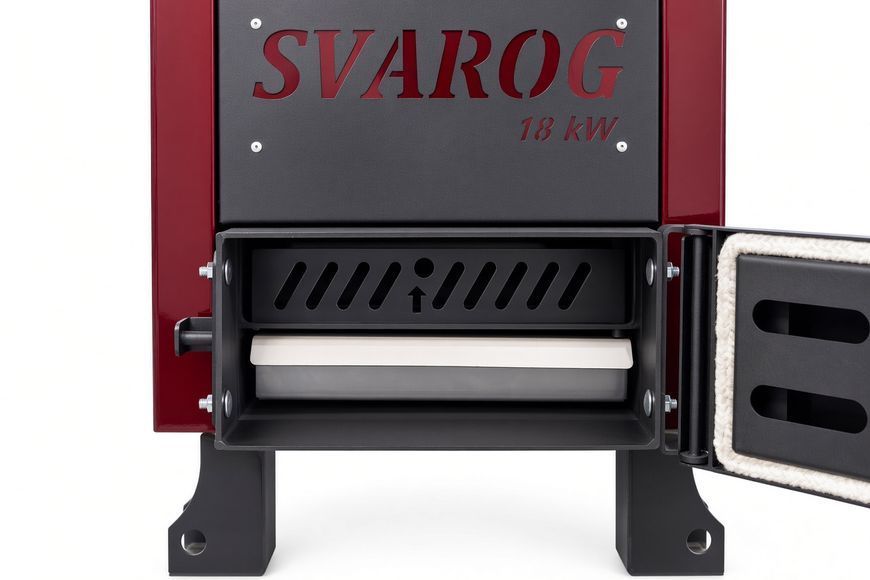

Для базової роботи є гравітаційна заслінка; механічний регулятор ставлять у різьбу 3/4" (він не потребує електрики, але вся система залежить від струму, якщо циркуляцію забезпечує насос). Для вентилятора додано монтажну пластину, проте сам вентилятор і контролер до стандартного комплекту не входять. Приєднання 1 1/2" призначене для групи ТЕНів. Разом із котлом постачають термометр, чавунні й сталеві колосники, гравітаційну заслінку, пластину під вентилятор, зольний ящик і паспорт. Гарантія — 36 місяців.

Технічні характеристики SVAROG 18

Поширені запитання

Чому потрібен димохід 159 мм?

Саме такий зовнішній діаметр має заводський боров. Канал повинен забезпечити передбачений прохідний переріз і розрідження 20–25 Па без небезпечного звуження.

Чи означають 360 л, що стільки води заливають у котел?

Ні. Водяна оболонка котла вміщує 106 л, а 360 л — це рекомендований мінімум усього контуру з трубами, радіаторами й іншим обладнанням.

Чи можна працювати без вентилятора?

Так, на природній тязі з гравітаційною заслінкою. Вентилятор із контролером потрібні лише для іншого способу керування повітрям.

Що перевірити перед першим розпалюванням?

Заповнення системи, відсутність витоків, справність групи безпеки, відкриті запірні елементи, наявність циркуляції, тягу й герметичність димаря. Послідовність запуску — за паспортом.
