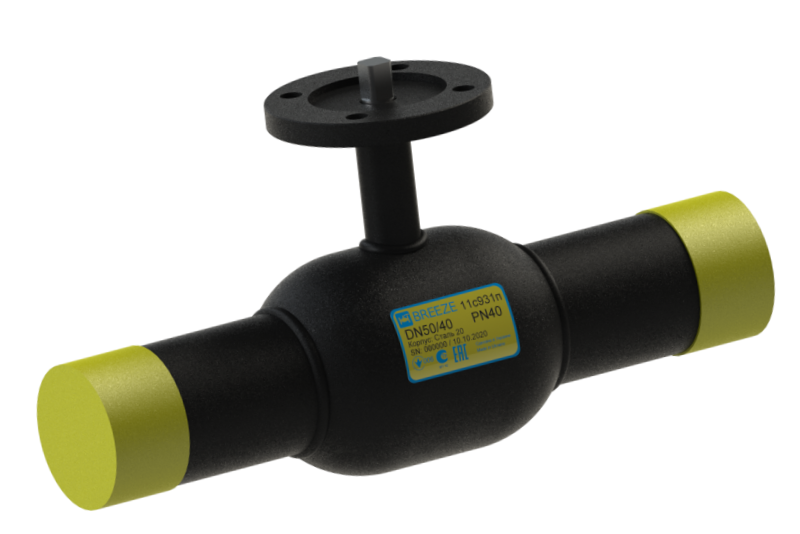

Кран шаровой 11с931п BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

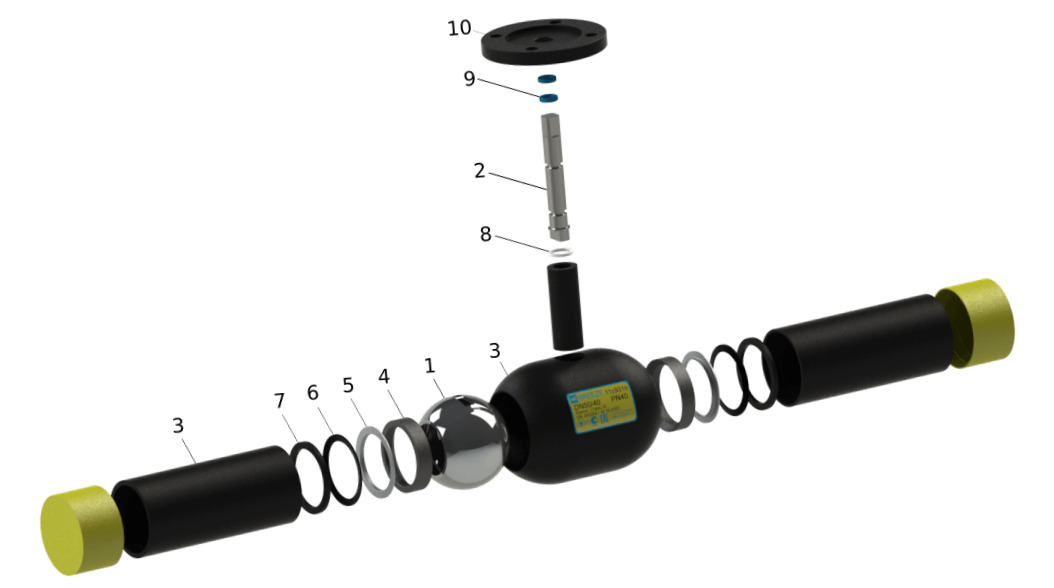

Конструкция и материалы
| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| 4 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
| 5 | Втулка закрепительная | Сталь 20 ГОСТ 1050 |
| 6 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| 7 | Шайба опорная | Сталь 3 ГОСТ 103 |
| 8 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
| 9 | Уплотнительное кольцо штока | Фторсилоксан |
| 10 | Фланец привода | Сталь 3сп ГОСТ 535 |
