Описание приварного крана 11с37п1 Бриз

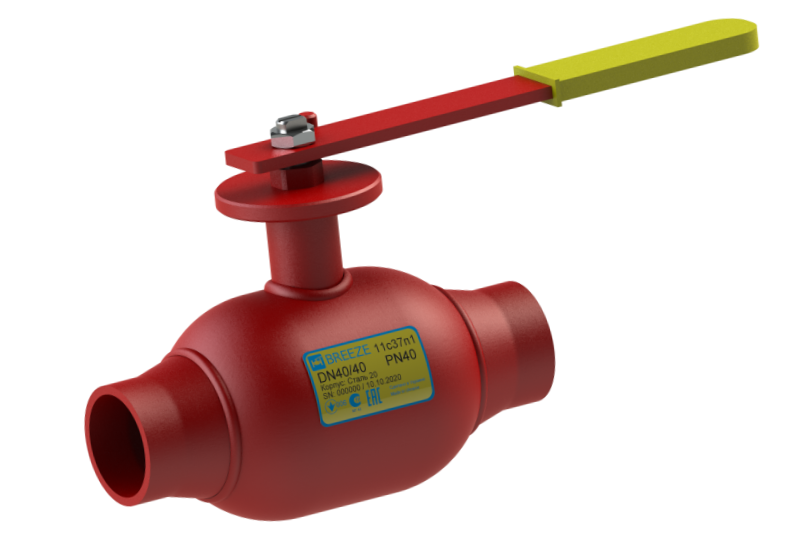

Кран шаровой 11с37п1 BREEZE™ – сварка/сварка, полный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.

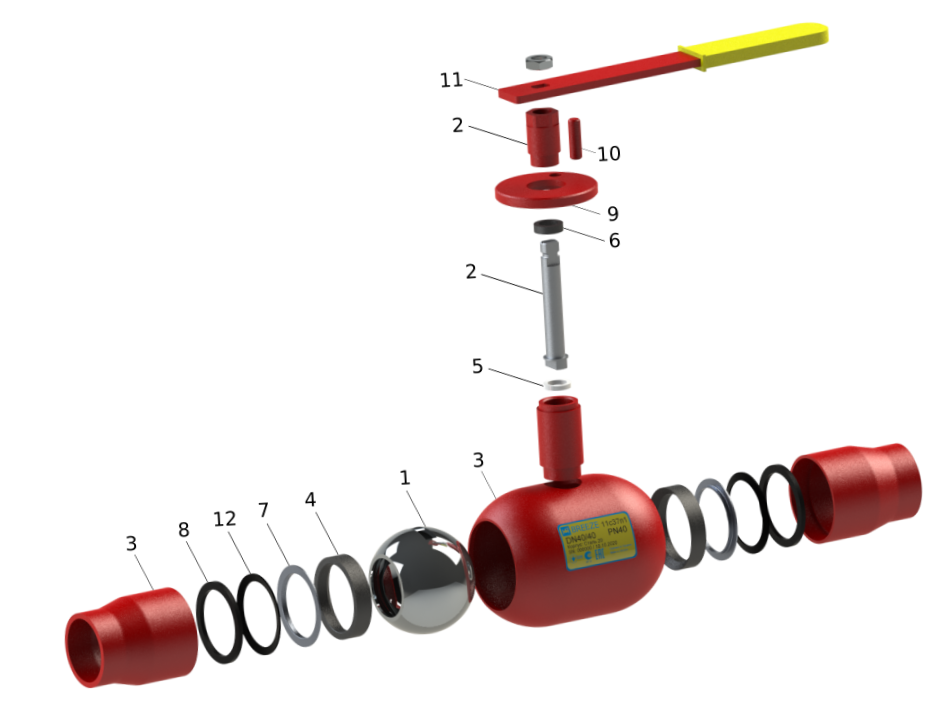

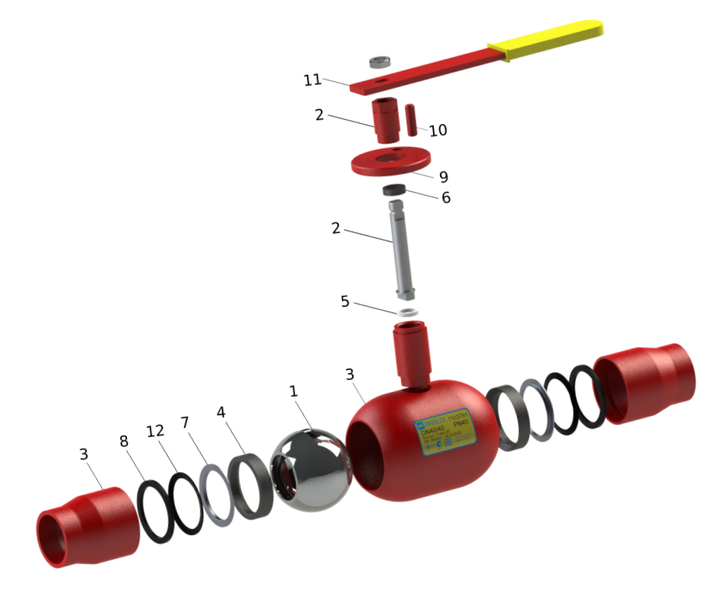

Конструкция и материалы
| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток, зажимная гайка | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| 4 | Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| 5 | Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| 6 | Уплотнительное кольцо штока | Сальниковая набивка Н4030 ТУ У 26.8-34743542-001:2011 |
| 7 | Втулка закрепительная | Сталь 08х13 ГОСТ 5632 |
| 8 | Шайба опорная | Сталь 3 ГОСТ 103 |
| 9 | Фланец | Сталь 3сп ГОСТ 535 |
| 10 | Штифт | Сталь 45Х ГОСТ 4543 |
| 11 | Рукоятка | Сталь 3 ГОСТ 103 |
| 12 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
