Описание товара

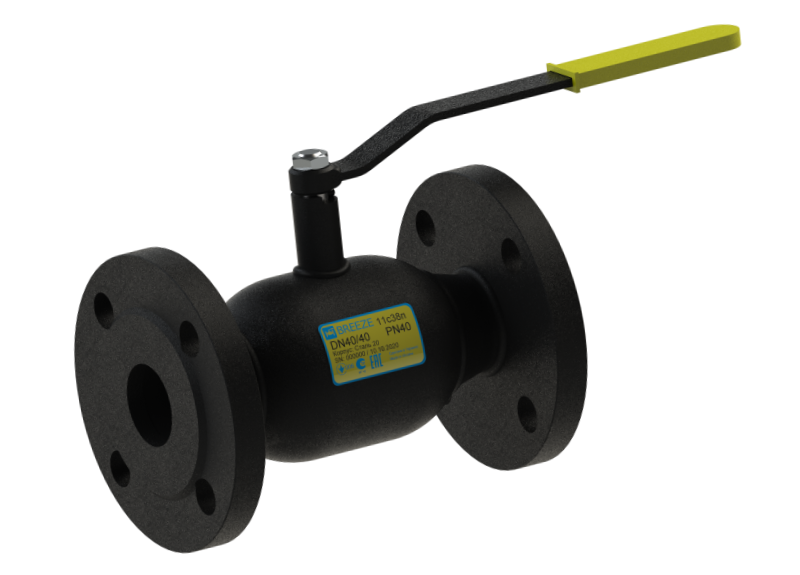

Полнопроходной фланцевый кран шаровой 11x38п BREEZE™ одна из базовых моделей в линейке цельносварных кранов BREEZE Europe. Изготовлен с фланцами, размеры которых позволяют устанавливать его на PN 40, PN16, PN10 для DN 15-50 и PN25 для DN 15-300. По сравнению с краном 11с32п эта модель имеет полный проход (без сужения) во всех представленных диаметрах от Ду 15 мм до Ду 300 мм.

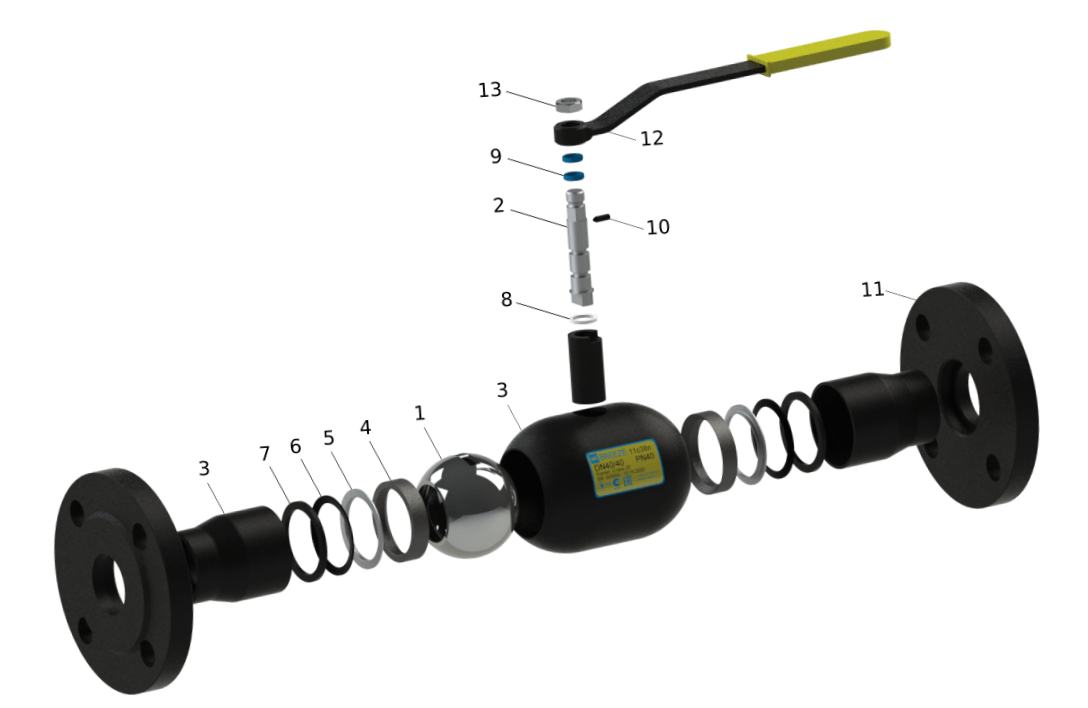

| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| 4 | Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| 5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| 7 | Шайба опорная | Сталь 3 ГОСТ 103 |
| 8 | Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| 9 | Уплотнительное кольцо штока | Фторсилоксан |
| 10 | Штифт | Сталь 45Х ГОСТ 4543 |
| 11 | Фланец | Сталь 3сп ГОСТ 535 |
| 12 | Рукоятка | Сталь 3 ГОСТ 103 |
| 13 | Гайка | ГОСТ 2526 |
Подробнее смотрите в паспорте изделия
