Размеры плоского фланца Ду 300 Ру 6 бар

• D — наружный диаметр фланца;
• D1 — межцентровое расстояние крепежных отверстий;
• D2 — диаметр прижимной поверхности (зеркала);
• db — внутренний диаметр фланца;
• b — толщина фланца;
• d — диаметр отверстий под болты или шпильки;
• n — количество крепежных отверстий;.

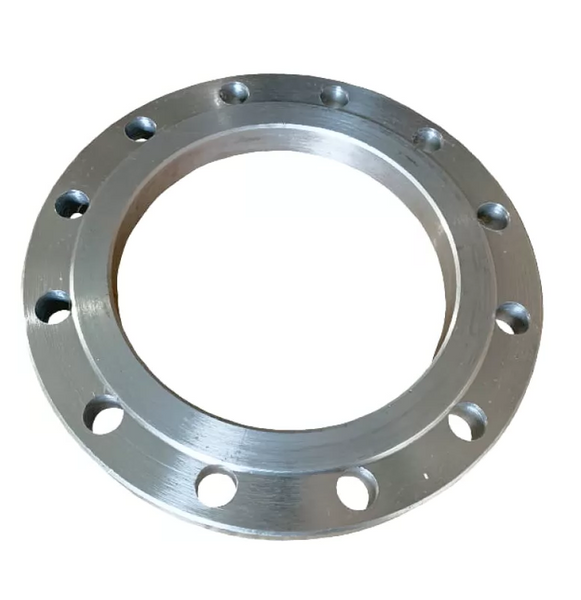

Фланец плоский стальной приварной - часть стального трубопровода, предназначенная для соединения стальных труб с запорным клапаном или другими трубами в промышленных системах паропровода, водоснабжения, газоснабжения и отопления. Используется для установки фланцевых задвижек, фланцевых фильтров грубой очистки, задвижек Батерфляй, шаровых фланцевых клапанов, фланцевых кранов и вентилей и другой регулирующей арматуры.

Стальные фланцы по ГОСТ 12820-80 изготавливаются методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали ст.20. Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Стальной фланец является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.

Таблицы с размерами фланцев можно скачать здесь
