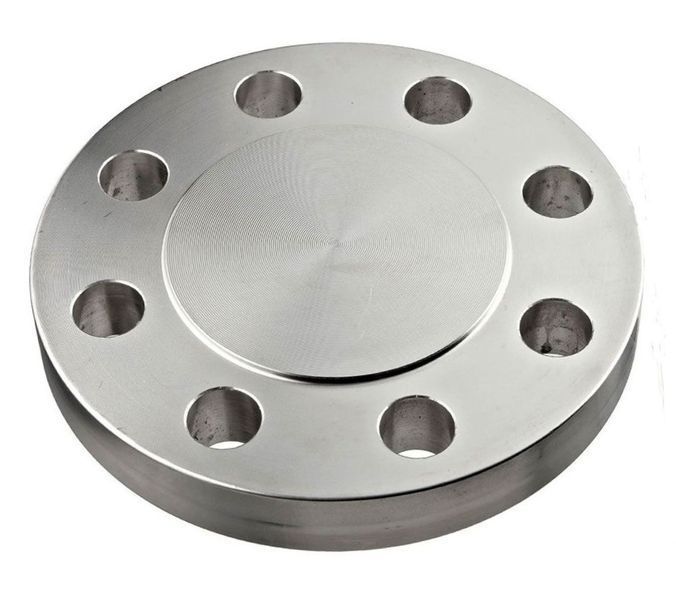

Размеры глухого фланца Ду 600 Ру 16 бар

• D — наружный диаметр фланца - 840 мм;
• D1 — межцентровое расстояние крепежных отверстий - 770 мм;
• d2 — диаметр центровочной поверхности - 590 мм;
• D2 — диаметр прижимной поверхности зеркала - 685 мм;
• b — толщина фланца - 40 мм;
• b1 - толщина фланца без центровальной поверхности - 36 мм;
• h — высота (зеркала) - 5 мм;
• n — количество крепежных отверстий - 20 шт;.
• d — диаметр отверстий под болты или шпильки - 39 мм.
• вес фланца заглушки - 152,25 кг.

Фланец плоский стальной глухой приварной - часть стального трубопровода, предназначенная для соединения стальных труб с запорным клапаном или другими трубами в промышленных системах паропровода, водоснабжения, газоснабжения и отопления. Используется для установки фланцевых задвижек, фланцевых фильтров грубой очистки, задвижек Батерфляй, шаровых фланцевых клапанов, фланцевых кранов и вентилей и другой регулирующей арматуры.

Фланец стальной заглушка  по АТК 24.200.02-90 изготавливаются методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали ст.20. Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Стальной фланец является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.

Таблицы с размерами фланцев можно скачать здесь
