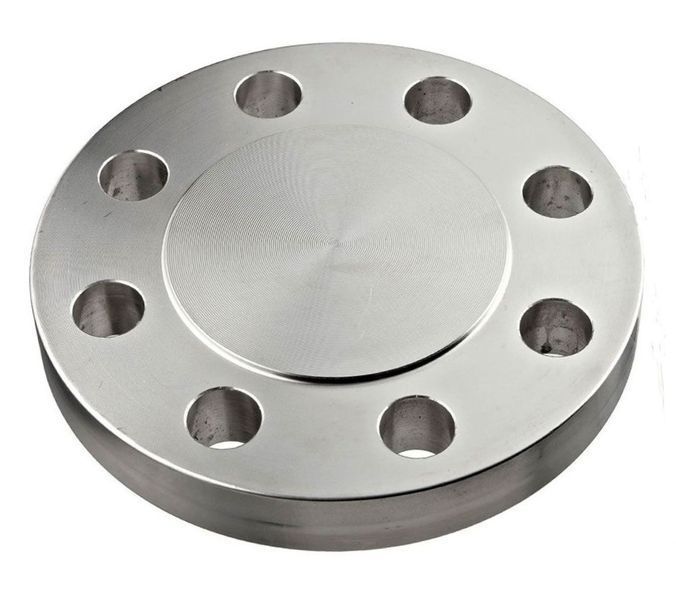

Розміри глухого фланця Ду 125 Ру 16 бар

• D — зовнішній діаметр фланця - 245 мм;
• D1 — міжцентрова відстань кріпільних отворів - 210 мм;
• d2— діаметр центрувальної поверхні - 118 мм;
• D2 — діаметр притискної поверхні (дзеркала) - 184 мм;
• b — товщина фланця - 16 мм;
• b1 — товщина фланця без центрувальної поверхні - 14 мм;
• h — висота (дзеркала) - 3 мм;
• n — кількість кріпильних отворів - 8 шт;
• d — діаметр отворів під болти або шпильки - 18 мм;
• вага фланця заглушки - 4,85 кг.

Фланець плоский сталевий приварний глухий- частина сталевого трубопроводу, призначена для з'єднання сталевих труб із запірним клапаном або іншими трубами у промислових системах паропроводу, водопостачання, газопостачання та опалення. Використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.

Фланець сталевий заглушка за АТК 24.200.02-90 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Фланець стальний для труб є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.

Таблиці з розмірами фланців можна завантажити тут
